RU糊盒机
XL系列全自动新型智能糊盒机融合了先进的设计技术，集中体现在记忆控制系统，存储且记忆不同规格纸盒的摇板定位参数，实现了全自动记忆控制摇板定位，提高制盒效率和精度。
整机采用伺服电机控制系统，设计通用模块，包括针对纸盒喇叭口、超线、离线灯纠正功能，165°左右拐带预折功能，抛开传统锁底方式升级为导板爬坡结构自动锁底，比传统锁底装置在速度上快80%。

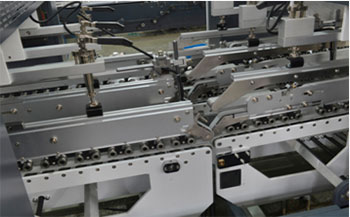

XL系统全自动新型智能糊盒机是包装业的首选产品，它不仅能够生产单边，双侧，勾底盒型，还能够满足四角及六角盒子的成型。
| 型号 | 650 | 800 | 1100 |
| 纸张材料 | 卡纸 210-800gsm，A/B/E瓦楞 | ||
| 最大速度 | 400m/min | ||
| 折叠箱厚度 | 12mm | 12mm | 12mm |
| 折盒方式 | 第一折与第三折为180°与135°，第二折与第四折为180° | ||
| 电源电压 | 3P 380V 50HZ | ||
| 最大出纸宽度 | 650mm | 800mm | 1100mm |
| 长x宽x高 | 16x1.65x1.6m | 16x1.8x1.6m | 16x2.1x1.6m |
| 重量 | 8T | 9T | 11T |
| 整机功率 | 36.4kw | 38kw | 38.4kw |
|
|

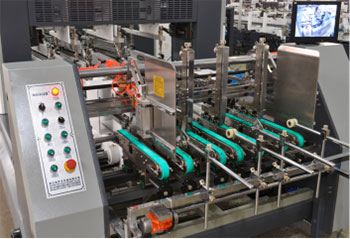

送纸部 进纸部采用独立伺服电机驱动，与主机同步送纸模式。 |
|
|

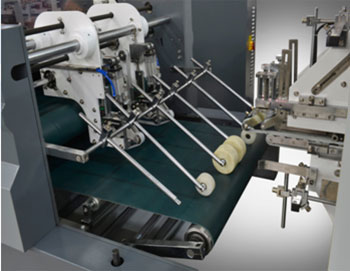

纠边部 进纸部送出的纸板经纠边部纠偏导正，确保输送精度。 |
|
|

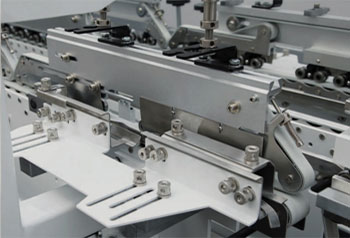

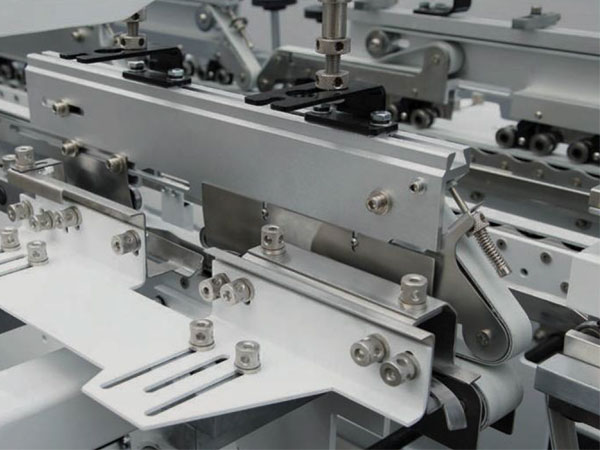

预折部 第一线可预折180°，第三线165°，完美地结合自动化包装。 |
|
|

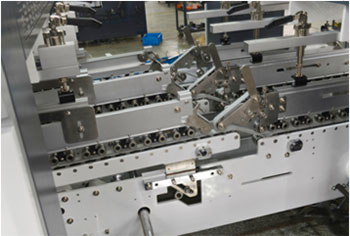

爬坡部 与以前传统锁底功能对比，具有速度快， 精度高，调试工艺简单，工作状态稳定。 |
|
|

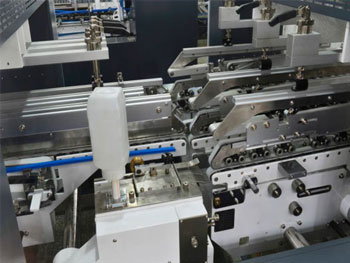

下糊筒 下糊筒容量大，可根据实际情况选用 |
|

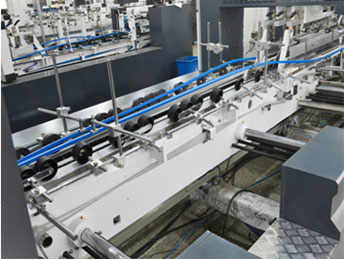

本折部 二，四线180度结合 本折部左右输送，拐带速度可单独调节 及纠正盒坯行走方向，确保直线输送 |
|
|
压着部 上下皮带可单独伸缩调整采用光电计数器， 送纸检测装置及自动踢纸装置 |
|
|
输送部 特殊额外的海绵皮带用于盒堆低凹部分的压著 |
|
|
|
反勾装置 智能伺服电机驱动控制的电子反勾系统。 |
|

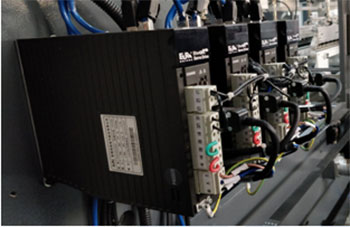

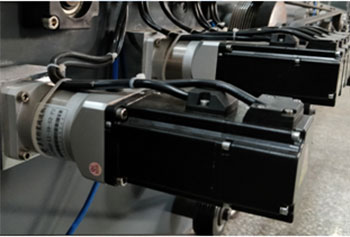

记忆功能
|
|
|
记忆控制系统，存储且记忆不同规格纸盒的摇板定位参数，且采用多个伺服驱动器摇板控制，提高纸盒效率和精度。 |
|
|

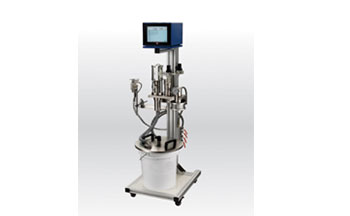

喷胶系统 采用喷胶系统，标准配备三支喷枪， 便于在生产四六角盒及各种异型盒时准确快速施胶。 |
|
| 普通盒型 |   |
|||
| Model | 650Type | 800Type | 1100Type | |
| 配置规格 | 本折两板 | 本折两板 | 本折两板/三板 | |
| B+C+D+E | 130-650 | 130-800 | 130/280-1100 | |
| C+D | 65 | 65 | 65/140 | |
| C+D+E | 70 | 70 | 70 | |
| F | 70-800 | 70-800 | 70-800 | |
| G(Max) | 800 | 800 | 800 | |
| D+E(Max) | 300 | 300 | 300 | |
| G(Max) | 500 | 500 | 500 | |
| 勾底盒型 |   |
|||
| Model | 650Type | 800Type | 1100Type | |
| 配置规格 | 本折两板 | 本折两板 | 本折两板/三板 | |
| B+C+D+E | 130-650 | 130-800 | 130/280-1100 | |
| C+D | 65 | 65 | 65/140 | |
| F | 70-800 | 70-800 | 70-800 | |
| G(Max) | 800 | 800 | 800 | |
| H(Min) | 25 | 25 | 25 | |
| L | 30-100 | 30-100 | 30-100 | |
| 爬坡式勾底盒型 |   |
|||
| Model | 650Type | 800Type | 1100Type | |
| 配置规格 | 本折两板 | 本折两板 | 本折两板/三板 | |
| B+C+D+E | 280-650 | 280-800 | 280-1100 | |
| C+D | 65 | 65 | 65/140 | |
| F | 100-800 | 100-800 | 100-800 | |
| G(Max) | 800 | 800 | 800 | |
| H(Min) | 25 | 25 | 25 | |
| L | 30-100 | 30-100 | 30-100 | |
| 四角盒型 |   |
|||
| Model | 650Type | 800Type | 1100Type | |
| 配置规格 | 本折两板 | 本折两板 | 本折两板/三板 | |
| A+B+C | 160-500 | 160-800 | 160-1100 | |
| B(min) | 90 | 90 | 90 | |
| F | 70-800 | 70-800 | 70-800 | |
| G(Max) | 800 | 800 | 800 | |
| H(min) | 25 | 25 | 25 | |
| L | 30-100 | 30-100 | 30-100 | |
| 普通/爬坡式六角盒型 |   |
|||
| Model | 650Type | 800 Type | 1100 Type | |
| 配置规格 | 本折两板 | 本折两板 | 本折两板/三板 | |
| A+B+C+D+E | 280-650 | 280-650 | 280/310-650 | |
| B+C(min) | 90 | 90 | 90/140 | |
| B(min) | 90 | 90 | 90 | |
| C(min) | 30 | 30 | 30 | |
| D(min) | 70 | 70 | 70 | |
| F | 70-800 | 70-800 | 70-800 | |
| G(max) | 800 | 800 | 800 | |
| H(min) | 25 | 25 | 25 | |
| L | 30-100 | 30-100 | 30-100 | |

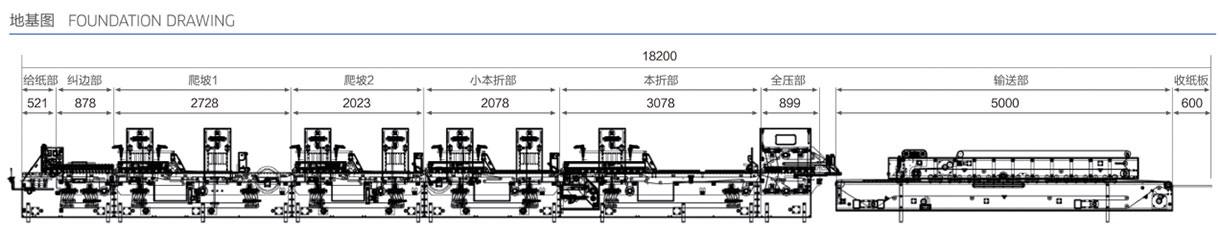

基础图纸
