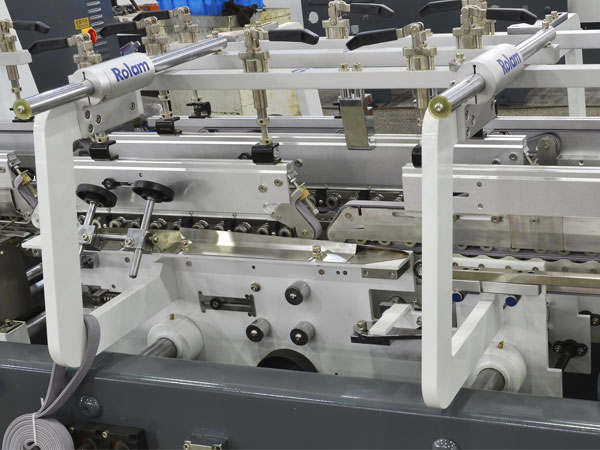

GS 系列 全自动高速四六角糊盒机

机械参数:
机器尺寸:
机器净重:
最大速度:
总功率:
L13×W1.53×H1.3m
5.5T
400 米/分钟
28.6千瓦
获取报价
GS 系列 全自动高速四六角糊盒机
GS 系列 全自动高速四六角糊盒机
GS 系列 全自动高速四六角糊盒机
GS 系列 全自动高速四六角糊盒机
GS 系列 全自动高速四六角糊盒机
推荐新闻
2023年中国国际全印展圆满落幕

2023年中国国际全印展圆满落幕

第七届中国印刷全集

2023年中国国际全印展新罗兰携糊盒机参展

2023年中国国际全印展新罗兰携糊盒机参展

2023第五届广印展

2023第五届广印展

产品描述

GS 参数

型号 650 800 1100
纸张材料 卡纸 210-800gsm,A/B/E瓦楞
最大速度 400m/min
折叠箱厚度 12mm 12mm 12mm
折盒方式 第一折与第三折为180°与165°,第二折与第四折为180°
电源电压 3P 380V 50HZ
最大出纸宽度 650mm 800mm 1100mm
长x宽x高 13x1.53x1.3m 15x1.53x1.3m 15x1.53x1.3m
重量 5.5T 6.5T 7.5T
整机功率 28.6kw 31.18kw 31.18kw

GS 部位介绍

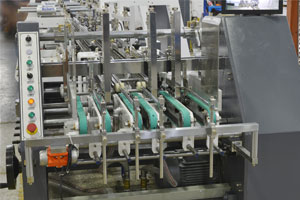

送纸部

进纸部采用变频电机驱动,与主机同步送纸模式。
给纸部配三把出纸刀,根据实样调节不对称长度
由7条30mm加厚给纸带,10mm金属板横向调动
设定宽度飞达侧挡板可宽度方向微调。
操作人员可在任何操作区域操控给纸开关。
压花动力导轮引导出纸皮带,左右二边设挡板,
配合产品样式左右调动。
振动装置配合电机快速简便连续自动正确给纸,
给纸部可叠纸400MM高度。

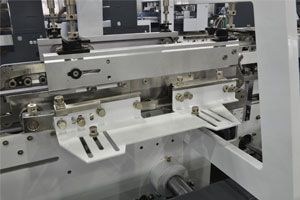

预折部
第一线可预折180°,第三线165°,完美地结合自动化包装。

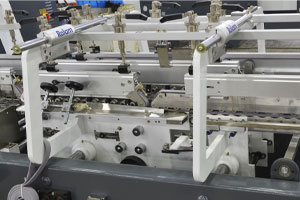

勾底部

整套前襟锁底装置,确保锁底动作精准无误。

分段式上带板,并结合特殊设计,

可因产品的需求伸缩调节。

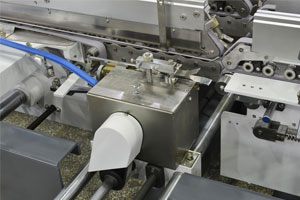

下糊筒

下糊筒容量大,可根据实际情况选用
方便清洗和拆卸
上端电子喷胶系统。

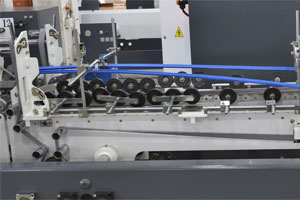

本折部

二,四线180度结合

本折部左右输送,拐带速度可单独调节

及纠正盒坯行走方向,确保直线输送

压着部

上下皮带可单独伸缩调整
采用光电计数器,送纸检测装置及自动踢纸装置

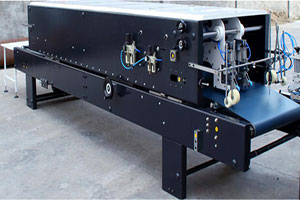

输送部

特殊额外的海绵皮带用于盒堆低凹部分的压著
根据不同盒子长度,上输送压力部可前后移动。

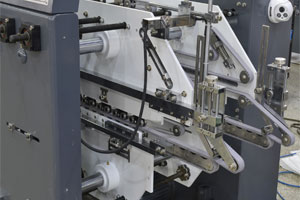

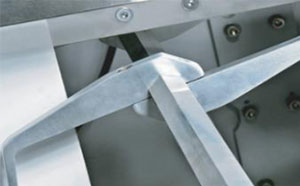

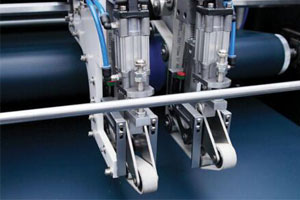

反勾装置

智能伺服电机驱动控制的电子反勾系统。

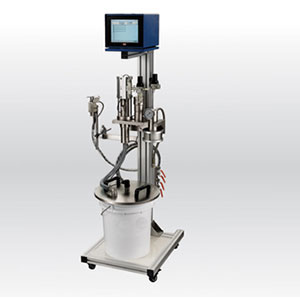

喷胶系统

采用喷胶系统,标准配备三支喷枪,

便于在生产四六角盒及各种异型盒时准确快速施胶。

样盒参数

普通盒型
Model 650Type 800Type 1100Type
配置规格 本折两板 本折两板 本折两板/三板
B+C+D+E 130-650 130-800 130/280-1100
C+D 65 65 65/140
C+D+E 70 70 70
F 70-800 70-800 70-800
G(Max) 800 800 800
D+E(Max) 300 300 300
G(Max) 500 500 500
勾底盒型
Model 650Type 800Type 1100Type
配置规格 本折两板 本折两板 本折两板/三板
B+C+D+E 130-650 130-800 130/280-1100
C+D 65 65 65/140
F 70-800 70-800 70-800
G(Max) 800 800 800
H(Min) 25 25 25
L 30-100 30-100 30-100
四角盒型
Model 650Type 800Type 1100Type
配置规格 本折两板 本折两板 本折两板/三板
A+B+C 160-500 160-800 160-1100
B(min) 90 90 90
F 70-800 70-800 70-800
G(Max) 800 800 800
H(min) 25 25 25
L 30-100 30-100 30-100
六角盒型
Model 650Type 800 Type 1100 Type
配置规格 本折两板 本折两板 本折两板/三板
A+B+C+D+E 280-650 280-650 280/310-650
B+C(min) 90 90 90/140
B(min) 90 90 90
C(min) 30 30 30
D(min) 70 70 70
F 70-800 70-800 70-800
G(max) 800 800 800
H(min) 25 25 25
L 30-100 30-100 30-100
